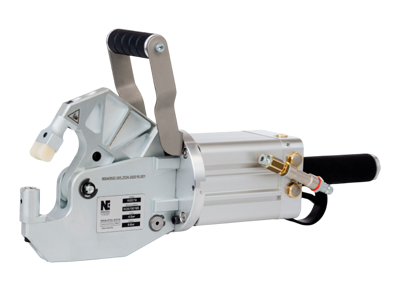

Пневматический пуклёвочный инструмент PRESS-STEEL RI 3579

Пневматический пуклёвочный инструмент

PRESS-STEEL RI 3579 – это высокопроизводительный пневматический пресс, разработанный для формирования надежных заклепочных соединений без использования дополнительных крепежных элементов. Соединение создается за счет сдавливания материала и его пластической деформации, обеспечивая прочность и долговечность конструкции.

Инструмент оснащен пневмомеханическим усилителем с усилием 35 кН, что позволяет мгновенно выполнять соединения. Благодаря универсальной конструкции, RI 3579 применяется как на крупных производственных предприятиях, так и на небольших объектах, включая помещения с пожароопасной средой.

Для удобства эксплуатации пресс оснащен быстроразъемным соединением высокого давления, что обеспечивает оперативное подключение к системе сжатого воздуха. Встроенные регулировки рабочего хода позволяют адаптировать инструмент под различные материалы. Особенность модели – откидная «С»-рама с пневматическим приводом, управляемым клавишей. Это облегчает установку инструмента в нужном месте и обеспечивает удобство работы с фланцевыми шинами высотой до 40 мм.

Мгновенное создание соединений

Высокая скорость работы – всего 0.5 секунды на одно соединение, что значительно повышает производительность.

Долговечность и надежность

Простая конструкция и использование инструментальных сталей обеспечивают длительный срок службы без частого обслуживания.

Удобная откидная «С»-рама

Пневматический привод рамы с управлением клавишей позволяет быстро и точно устанавливать инструмент в нужное положение.

Гибкость в настройке

Встроенный регулировочный винт позволяет оперативно менять рабочий ход, адаптируя инструмент под разные материалы.

Быстрая замена расходных элементов

Пуансон и матрица из легированной стали легко меняются, упрощая обслуживание инструмента.

Экономичность и безопасность

Работает тихо, не образует искр и дыма, а сжатый воздух расходуется только в момент соединения, снижая энергопотребление.

Пневматический пуклёвочный инструмент. Видео-обзор PRESS-STEEL RI 3579

Технические характеристики

Общая информация

Тип привода

Пневматический

Привод раскрытия «С»-рамы

Пневматический

Рабочее раскрытие инструмента

8 мм

Максимальное раскрытие инструмента

34 мм

Усилие рабочего хода

38 кН

Продолжительность цикла

0.5 – 1.2 сек

Минимальное расстояние от края заготовки

7 мм

Максимальное расстояние от края заготовки

40 мм

Максимальная высота фланца

40 мм

Поворот матрицы и пуансона

90°

Толщина металла (алюминий 250 Н/мм²)

4 мм

Толщина металла (400 Н/мм²)

4 мм

Толщина металла (нерж. сталь 600 Н/мм²)

3 мм

Длина

482 мм

Ширина

238 мм

Высота

118 мм

Вес инструмента с поворотным кольцом

6.3 кг

Размер упаковки

580 х 395 х 265 мм

Вес в упаковке

10 кг

Параметры подключения

Давление воздуха

5 – 6 бар

Преимущества

Идеально подходит для твёрдых и нержавеющих сталей

Благодаря особой форме соединительного элемента, инструмент эффективно работает с прочными сталями и их сплавами.

Преимущества: Надёжность соединения даже при работе с самыми твёрдыми материалами.

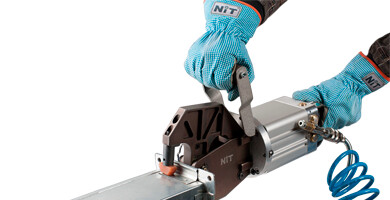

Отсутствие дополнительных крепёжных элементов

Соединение выполняется без использования заклёпок, винтов или сварки, что снижает затраты на производство.

Преимущества: Экономия материалов, снижение веса конструкции, упрощение технологического процесса.

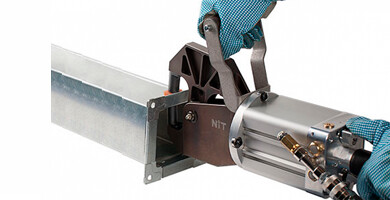

Высокое качество готовой продукции

Соединения, выполненные инструментом PRESS-STEEL RI 3579, отличаются точностью, отсутствием деформаций и высоким эстетическим видом.

Преимущества: Производство деталей и конструкций с идеальной геометрией и эстетикой.

Соединение с круглым пуансоном

Данный тип соединения формируется с использованием круглого пуансона и соответствующей матрицы. В результате получается равномерное уплотненное соединение с минимальной деформацией нижнего слоя материала.

Преимущества: Подходит для соединения мягких металлов, алюминия, оцинкованных и конструкционных сталей.

Соединение с прямоугольным пуансоном

Прямоугольная форма соединения обеспечивает большую площадь контакта и высокую прочность на сдвиг. Такой тип соединения применяется для более твердых материалов, включая нержавеющую сталь.

Преимущества: Высокая прочность соединения, отличная устойчивость к нагрузкам, возможность соединения разнородных материалов.

Возможности применения

Монтаж вентиляционных систем

Инструмент применяется для соединения воздуховодов, фланцев и рам вентиляционных систем. Позволяет быстро собирать прочные конструкции без необходимости сварки или использования болтовых соединений.

Производство корпусных конструкций

Подходит для сборки металлических корпусов, шкафов, электрощитовых конструкций и других изделий, требующих прочного соединения листовых деталей. Надёжность соединений, сохранение целостности покрытия, возможность соединения различных материалов без их предварительной подготовки.

Соединение металлических листов

Инструмент обеспечивает надёжное соединение листов различной толщины без использования дополнительных крепёжных элементов. Позволяет соединять материалы, такие как нержавеющая сталь, алюминий и другие цветные металлы, сохраняя их целостность и эстетический вид.

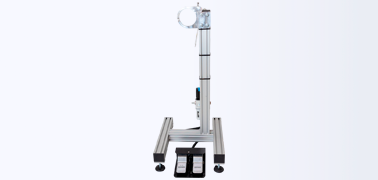

Комплектующие
